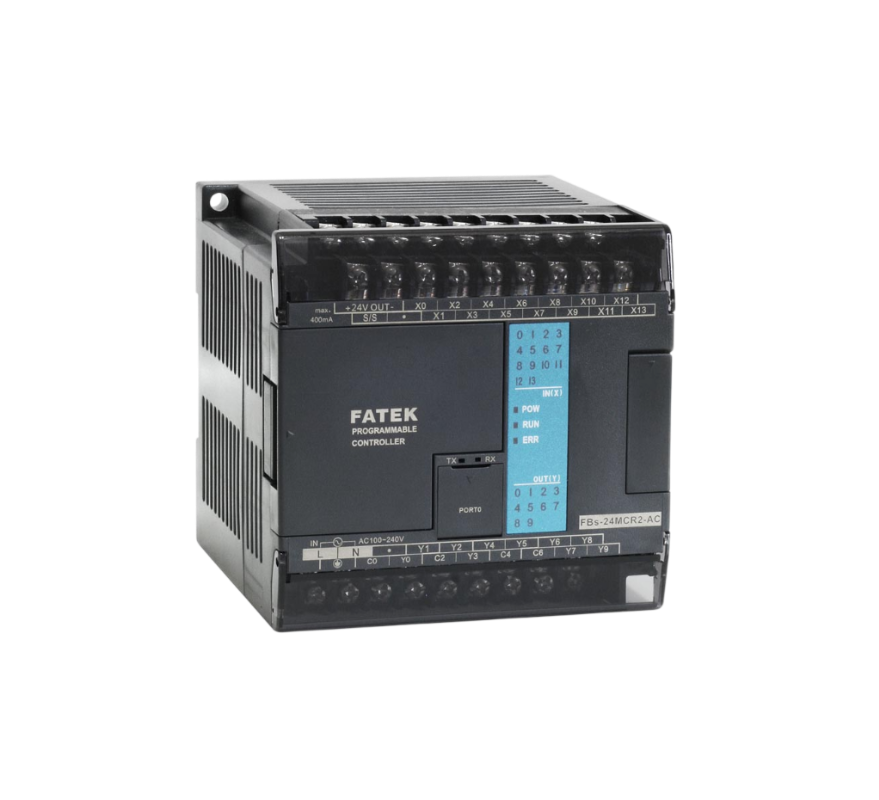

PLC CPU FBS-24MCJ2
14 IN 10 OUT TRANSISTOR 24VDC 1RS232
Più info
EUR215,25
IVA esclusa (Reverse Charge UE)
EUR262,61
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita

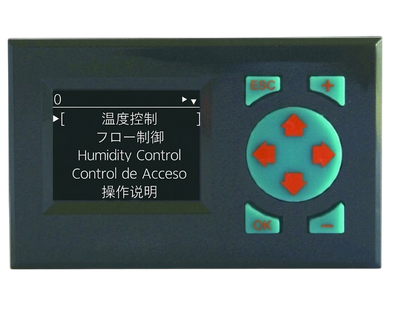

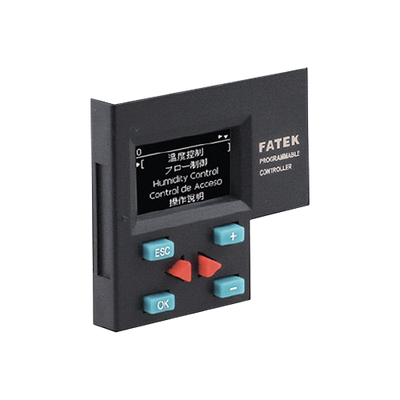

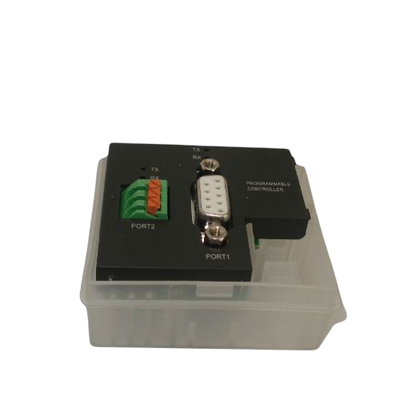

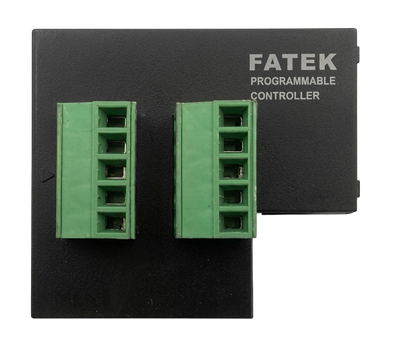

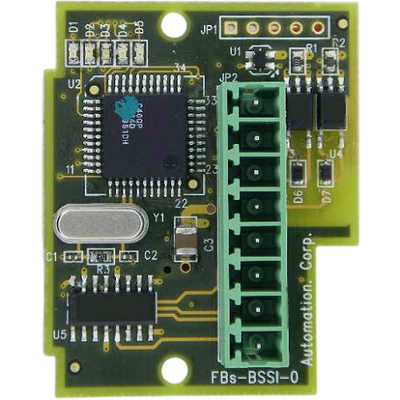

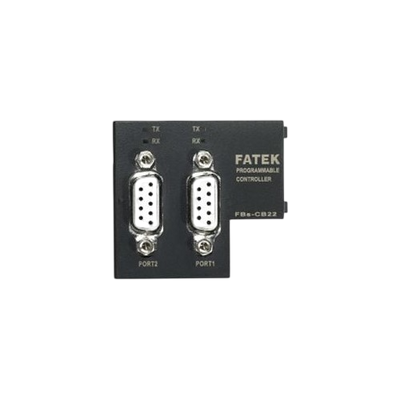

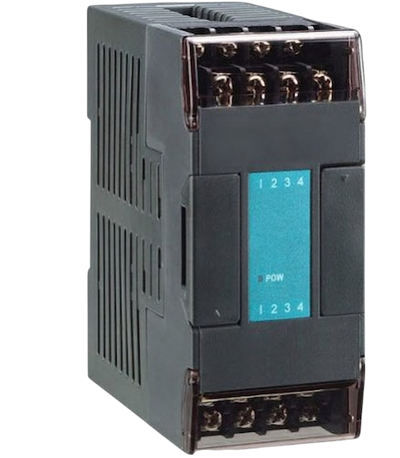

Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | FBs Series Standard |
| SKU | PLC Fatek CPU FBS-24MCJ2 |
| Ingressi / uscite |
Configurazione: digital i/o
Tipo uscite: misto/selezionabile
Espandibilità: moduli digitali, analogici e temp
|
| Processore e memoria |
Velocità esec.: 0.33 µs per istruzione base
Memoria prog.: 20k words flash
Timers/counters: fino a 512 integrati
|
| Comunicazione |
Porta 0: rs-232 integrata (mini-din)
Espansione com: fino a 5 porte (rs-485, eth)
Protocollo: fatek protocol, modbus rtu/ascii
|
| Meccanica e alimentazione |
Alimentazione: 100-240 vac
Montaggio: guida din 35mm
Certificazioni: marcatura ce
|
| Software | WinProladder (gratuito) |
| Produttore | Fatek |
| Peso | 0.41 kg |
🛠 Montaggio Meccanico
- Modelli compatti e medi: fbs-20/24/32/40 (mcr2, mcj2, mar2, maj2); modelli ad alta densità i/o: fbs-60
- Installazione standard su guida din da 35 mm tramite clip di bloccaggio inferiore a scatto
- In ambienti con vibrazioni meccaniche continue è tassativo il fissaggio a piastra tramite 4 viti m4 nei fori d'angolo del telaio plastico
- Spazio di rispetto: almeno 50 mm sopra e sotto l'unità per apertura coperchi, cablaggio e flusso d'aria
- Moduli aggiuntivi collegati sul lato destro della cpu tramite cavo flat flessibile integrato; mantenere l'allineamento orizzontale perfetto sulla guida din
- Accortezza smart side-by-side: installazione affiancata continua supportata senza spazi laterali; non posizionare mai il plc sopra o sotto sorgenti ad alta emissione termica
💻 Configurazione Software
- Software applicativo: winproladder (gratuito, sito ufficiale fatek automation)

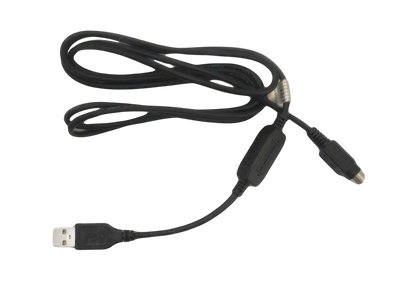

- Interfaccia hardware: porta 0 con connettore proprietario mini-din a 4 pin; cavo fatek cb-232 (rs232) o adattatore fatek fb-u2c-mdin21 (usb-mini-din)
- Driver: prolific pl2303 o ftdi a seconda del cavo, per mappare la porta com virtuale
- Connessione: plc > connection setup, impostare porta com e avviare rilevamento automatico (default: 9600 bps, 7 data bit, even parity, 1 stop bit)
- Lettura dal plc (upload): file > open plc per importare logica ladder, commenti e configurazione hardware
- Clonazione rapida: salvare file .pld, connettere il secondo plc dello stesso modello, aprire il file e lanciare plc > write (meno di 10 secondi)
- Monitoraggio real-time: tasto f2 (online) mostra i contatti attivi in verde; possibile forzare bit i/o o registri tramite status page
⚡ Sicurezza e Cablaggio
- Sezionare tassativamente l'alimentazione principale prima di agire su morsettiere i/o o moduli di espansione
- Uscite a relè (mr): non superare mai il carico massimo di 2a per punto
- Carichi induttivi esterni: installare filtri rc in parallelo (ac) o diodi di ricircolo in parallelo (dc)
📝 Note Extra
Mappatura memoria: x0-x255 ingressi, y0-y255 uscite, m0-m1999 merker volatili, m2000-m7999 merker ritentivi, r0-r3839 registri dati. Bit speciali: m1920 (always on), m1921 (always off), m1922 (primo ciclo), m1927 (clock 1s). Led: pow, run, err.
Come si collegano i motori passo passo alle uscite a transistor veloci di questa cpu per garantire un posizionamento preciso?
Si connettono gli ingressi pulse e direction dell'azionamento alle uscite y0 e y1 rispettando lo schema a collettore aperto.
Quale registro controlla la frequenza di emissione degli impulsi per il canale di uscita ad alta velocità configurato?
La frequenza attuale espressa in hertz è determinata dal valore scritto nella coppia di registri r4080 e r4081.
Come si configura un ingresso digitale per rilevare la larghezza di un impulso veloce proveniente da un sensore ottico?
Si abilita la funzione di cattura del tempo impostando il registro di controllo hsc e mapplano l'ingresso sulla linea x0.
Quale bit di sistema segnala il corretto funzionamento dell'orologio in tempo reale alimentato dalla batteria interna?
Il flag m1925 rimane spento se il circuito rtc funziona regolarmente e si attiva solo in caso di orologio azzerato o guasto.
Come si programma la cpu per trasmettere i dati di produzione a un server centrale tramite protocollo di rete aperto?
Si monta la scheda cbe ed si utilizza l'istruzione f152 per formattare i pacchetti secondo lo standard modbus tcp.
Quale istruzione permette di mascherare una parte di un registro numerico tramite un'operazione logica di and binario?
Si applica l'istruzione f102 specificando il registro sorgente la costante di mascheramento e il registro di destinazione.
Come si verifica lo stato di usura dei transistor di uscita sottoposti a frequenti commutazioni di carico induttivo?
Si misura la caduta di tensione ai capi del transistor nello stato di conduzione verificando che non superi gli uno virgola cinque volt.
Quale codice di errore indica un sovraccarico termico all'interno del modulo dei circuiti logici della cpu?
Il sistema arresta l'esecuzione logica e memorizza il codice numerico di surriscaldamento all'interno del registro speciale r4124.
Come si configura la modalità di funzionamento a passi per gestire cicli di lavorazione con diverse fasi sequenziali?
Si utilizzano le istruzioni sfc pilotando i relè di stato s da s0 a s127 per segmentare le operazioni logiche della macchina.
Quale parametro definisce la priorità di esecuzione dei diversi compiti all'interno del sistema operativo del plc?
La cpu assegna la priorità massima alle routine di interrupt hardware seguite dagli interrupt temporizzati e infine dal ciclo ladder principale.
