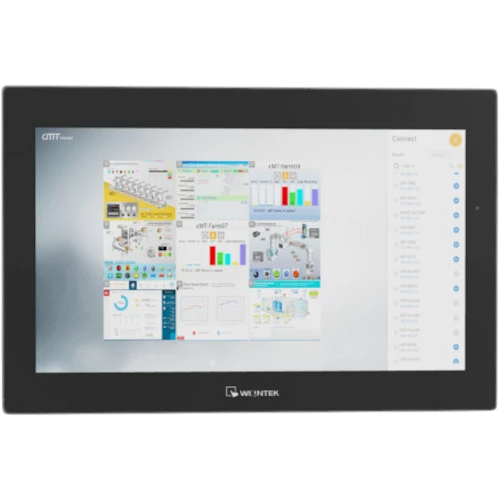

Touch screen CMT2128X
12,1" wva quad core risc, 2 eth
Più info
Acquisto riservato
Accedi al tuo account per visualizzare il prezzo e acquistare questo prodotto.
LOGIN / REGISTRATIConsegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | CMT |
| Hardware & Schermo |
Display: 12.1" WVA LCD, Risoluzione 1280 x 800, Touch Resistivo
CPU / Memoria: Quad-core RISC, 4 GB Flash, 1 GB RAM
Slot espansione: Nessuno
|
| Connettività & Porte |
Interfacce: 1x Ethernet 10/100M, 1x USB 2.0, COM1 (RS232), COM3 (RS485)
|
| Meccanica & Ambiente |
Funzioni / Certificazioni: Multi-driver PLC (fino a 64 connessioni simultanee), CE
Montaggio: Incasso frontale
Funzioni / Certificazioni: Taglia intermedia ad altissima densità di pixel per quadri elettrici compatti
Note generali: Ottima luminosità e angolo di visuale laterale
Grado di protezione: IP65 frontale
Dima di foratura: 305 x 231 mm
Dimensioni: 317 x 243 x 41 mm
Temperatura di esercizio: 0°C ... +50°C
|
| Elettronica |
Alimentazione: 24 ±20% VDC, 800 mA @ 24 VDC, Posteriore
Isolamento: Integrato
|
| Peso | 1.6 kg |
🛠 Montaggio Meccanico
- Montaggio esclusivamente a incasso; custodie plastiche ad alta resistenza o alluminio pressofuso secondo la diagonale
- Formati: 7" wide, 10/10.1" wide, 12/15/15.6" wide
- Inserimento frontale nello scasso rettangolare sulla lamiera della porta del quadro; fissaggio con ganci a vite metallici dalla parte interna
- Tenuta: pannello frontale ip66/nema4; coppia di serraggio omogenea per comprimere correttamente la guarnizione in gomma
- Distanze di rispetto: almeno 25 mm sui fianchi e 50 mm sopra/sotto (architettura fanless)
- Accortezza side-by-side: cornici true-flat consentono affiancamento continuo orizzontale a filo; mantenere temperatura ambientale sotto i 50°c
💻 Configurazione Software
- Software: easybuilder pro (sviluppo hmi) + easyaccess 2.0 (teleassistenza/vpn)
- Connessione: porta lan1 alla stessa rete del pc via cavo ethernet dritto, alimentazione 24vdc; password di fabbrica 111111
- Lettura progetto (upload): utility/upload in easybuilder pro, file .exob
- Clonazione rapida senza pc: build download file per usb/sd card, copia su chiavetta fat32, inserimento nella porta usb host del pannello spento
- Identificazione touch: modelli standard = resistivo (4/5 fili); modelli con suffisso p = capacitivo proiettato multitocco
- Server hmi cieco (serie svr): visualizzazione tramite app gratuita cmt viewer su pc/tablet o pannelli remoti
- cmt-fhdx-820: uscita hardware hdmi, configurabile via easybuilder pro e collegabile a monitor touch esterno (es. serie exenta mt)
⚡ Sicurezza e Cablaggio
- Sezionare la linea prima di cablare il connettore di alimentazione a 3 pin estraibile a vite
- Alimentazione rigorosamente stabilizzata a 24vdc; collegare il pin centrale di terra alla barra equipotenziale del quadro
- Utilizzare cavi schermati per le linee seriali; separare fisicamente i cavi di segnale/rete dalle canaline di potenza
📝 Note Extra
Porte ethernet doppie (lan1/lan2) su modelli con sigla finale 2 o 8. Porte seriali com1 (rs232), com2/com3 (rs485 2/4 fili) via d-sub 9 pin. Can bus su modelli advanced.
Come si esegue l'allineamento del puntatore sul touch screen resistivo da dodici pollici tramite l'utilità grafica del driver eegalaxy touch sul quadro?
Si avvia la calibrazione lineare a nove punti premendo accuratamente con la penna stilo sui target visualizzati nei vari settori.
Quale cavo di collegamento deve essere utilizzato per interfacciare il touch screen resistivo al pc se quest'ultimo non dispone di porte usb nel quadro?
Il monitor supporta la trasmissione dei dati touch esclusivamente tramite l'interfaccia usb integrata nel connettore di tipo a b posteriore.
Come si risolve il problema del cursore del mouse che si blocca in un angolo dello schermo a causa di una deformazione della membrana frontale?
Si allentano leggermente le clip di fissaggio perimetrali per eliminare le tensioni meccaniche sulla cornice che schiacciano il touch screen.
Qual è la risoluzione nativa in pixel dello schermo lcd da dodici pollici con formato standard cinque quarti di questo modello resistivo di targa?
Lo schermo presenta una configurazione hardware pari a mille duemila ottanta per mille ventiquattro pixel con retroilluminazione a led.
Come si imposta il monitor per spegnere automaticamente la retroilluminazione led in assenza di segnale video sulla porta displayport integrata sul retro?
Si attiva la funzione power save all'interno del menu osd definendo il tempo di attesa prima dello spegnimento dei circuiti.
Quale spessore massimo della lamiera consente l'installazione a incasso del monitor tramite i tasselli di fissaggio perimetrali inclusi nel kit dello chassis?
I ganci di serraggio meccanici sono progettati per bloccarsi in modo sicuro su pareti aventi uno spessore compreso tra uno e sei millimetri.
Come si effettua la pulizia della membrana protettiva del touch screen resistivo senza graffiare la superficie plastica del display lcd del monitor quadro?
Si utilizza un panno morbido in microfibra leggermente inumidito con acqua demineralizzata evitando l'impiego di alcol o solventi.
Quale angolo di visione orizzontale e verticale garantisce il pannello lcd industriale inserito all'interno dello chassis di questo monitor da dodici pollici?
Lo schermo offre un angolo di visione pari a cento settanta gradi in senso orizzontale e cento sessanta gradi in senso verticale.
Come si configura l'alimentazione elettrica del monitor se l'armadio di automazione eroga una tensione fissa a ventiquattro volt continuo sul quadro elettrico?
Si installa un convertitore dc dc da guida din switching in grado di erogare dodici volt e tre ampere stabili.
Quale specifica di resistenza agli impatti meccanici soddisfa il frontale resistivo di questo monitor industriale exenta da dodici pollici di linea?
La membrana plastica protettiva accoppiata al vetro interno garantisce un grado di protezione dagli urti classificato come ik06.
